Správná instalace ztraceného bednění s kvalitní ocelovou výztuží tvoří základní předpoklad pro stabilitu a dlouhou životnost betonových základových konstrukcí. Dodržení technologického postupu při vkládání roxorů a následné plnění tvárnic betonovou směsí eliminuje riziko praskání a zajišťuje maximální únosnost celého systému.
Klíčové závěry
- Ztracené bednění se běžně vyrábí v rozměrech 500 × 250 mm s šířkou 15-50 cm.
- Výztuž do ztraceného bednění používáme pruty o průměru 6-10 mm podle zatížení konstrukce.
- Betonáž ztraceného bednění lze provést již po 24 hodinách od uložení výztuže.
- Standardní průměr vodorovné výztuže je 10 mm třídy B500B.
- Pro nenosné konstrukce postačí armatura o průměru minimálně 6 mm.
Jak správně použít ztracené bednění a výztuž
Správná instalace ztraceného bednění a výztuže vyžaduje přesné založení první řady tvárnic do čerstvého betonového základu a následné vkládání ocelových prutů pro zajištění stability konstrukce. Pro běžné stavby se používají betonové tvárnice o standardních rozměrech 500 x 250 mm, přičemž betonáž lze provést nejdříve po 24 hodinách od vyrovnání a zafixování bednění.
Příprava a výběr materiálu
Pro dosažení strukturální integrity zvolte odpovídající šířku ztraceného bednění v rozmezí 15 až 50 cm podle plánovaného zatížení a typu konstrukce. U nenáročných konstrukcí, jako jsou nízké zahradní zídky, postačí výztuž o průměru 6 až 8 mm. Náročné nosné konstrukce vyžadují průměr výztuže minimálně 10 mm. Před zahájením práce zkontrolujte rovinnost podkladního betonu, neboť odchylka větší než 5 mm na metr zásadně ovlivňuje celkovou stabilitu bednění a přesnost následné betonáže.
Instalace výztuže do bednění

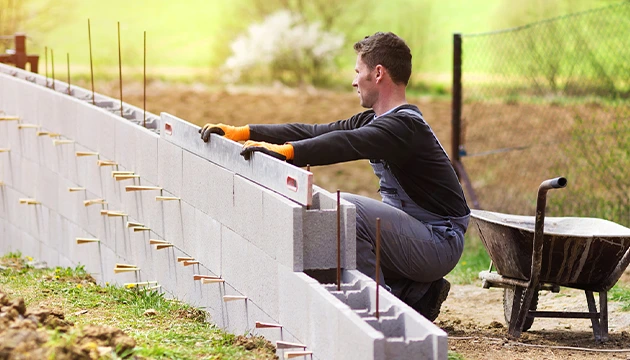

Postup vyztužení ztraceného bednění krok za krokem zahrnuje přesné vložení vodorovných a svislých prutů. Roxory o průměru 8 až 10 mm z oceli třídy B500B vkládejte do připravených drážek tvárnic pro zajištění vysoké pevnosti v tahu.
- Ukotvení svislých roxorů – zasuňte pruty do základové desky do hloubky minimálně 200 mm ještě před kladením první řady tvárnic.
- Pokládka vodorovných prutů – vkládejte ocel do každé vrstvy tvárnic a v rozích je ohýbejte do tvaru písmene L s přesahem minimálně 500 mm.
- Fixace křížení – upevněte výztuž vázacím drátem v každém bodě křížení pro zajištění stability konstrukce při samotném lití betonu.
Odborná rada: Častá chyba spočívá v nedostatečném krytí výztuže betonem, což vede k rychlé korozi prutů; dbejte na to, aby roxory byly ze všech stran obklopeny betonem v tloušťce alespoň 30 mm. Tento postup se hodí pro opěrné zdi a základy rodinných domů, zatímco pro lehké plotové sloupky bez statického zatížení je takto masivní výztuž zbytečně nákladná.
Betonáž a doba tuhnutí
Beton do ztraceného bednění plňte postupně po vrstvách maximálně do výšky 500 mm, aby nedošlo k vyboulení tvárnic vlivem hydrostatického tlaku. Betonáž dokončete v jedné etapě, přičemž minimální doba tuhnutí před dalším zatížením konstrukce činí 24 hodin. Pro výpočet materiálu využijte následující orientační přehled pro šířku tvárnice 20 cm:
| Šířka tvárnice | Spotřeba betonu na 1 m2 |
|---|---|
| 15 cm | 0,09 m3 |
| 20 cm | 0,12 m3 |
| 30 cm | 0,19 m3 |
Při řezání ztraceného bednění používejte úhlovou brusku s diamantovým kotoučem určeným pro řezání betonu, což zajistí čistý řez bez zbytečného drolení hran tvárnic.
Jak správně umístit výztuž do ztraceného bednění
Správné vyztužení závisí na statickém návrhu, přičemž klíčem k úspěchu je provázanost prvků a dostatečné krytí betonem. Zde je návod, jak správně umístit svislou a vodorovnou výztuž ve ztraceném bednění pro zajištění maximální pevnosti konstrukce.
Umístění svislé výztuže

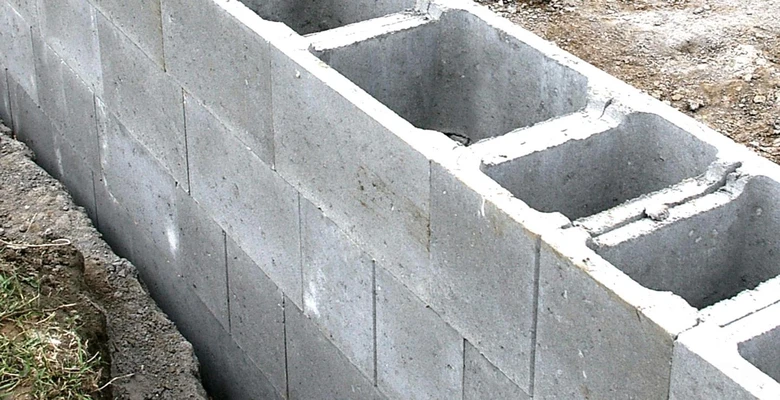

Svislá výztuž zajišťuje přenos tahových sil v tvárnicích. Roxory do ztraceného bednění umisťujte v rozestupech odpovídajících otvorům v tvárnicích, obvykle po 250 až 500 mm. Tyto pruty musí být napojeny na výztuž v základovém pasu pomocí přesahu minimálně 50násobku průměru prutu. Pro zajištění stability bednění před betonáží fixujte svislé pruty k základové výztuži vázacím drátem, aby nedošlo k jejich posunu při plnění betonem. Správné upevnění svislých prutů v ose tvárnice zabrání jejich vybočení během hutnění směsi.
Umístění vodorovné výztuže
Vodorovná výztuž zvyšuje celkovou tuhost stěny a brání vzniku trhlin. Používejte výztužné pruty o průměru 10 mm v jakostní třídě B500B. Tyto pruty vkládejte do připravených drážek v tvárnicích tak, aby byly v každé vrstvě zajištěny minimálně dva pruty. Vzdálenost roxorů od vnitřních stěn tvárnice musí umožnit dostatečné obalení betonovou směsí.
- Vodorovné pruty spojujte přesahem minimálně 500 mm.
- Rohy vyztužujte pomocí ohýbaných prutů do tvaru L nebo U s přesahem ramen minimálně 500 mm.
- Ujistěte se, že beton do ztraceného bednění obklopí veškerou ocel ze všech stran.
| Prvek výztuže | Doporučený průměr | Třída oceli |
|---|---|---|
| Svislé pruty | 10 – 12 mm | B500B |
| Vodorovné pruty | 10 mm | B500B |
Odborná rada: Častá chyba je nedostatečné krytí výztuže betonem v rozích, což vede ke korozi oceli; vždy dbejte na minimální krycí vrstvu betonu 30 mm. Tato metoda se hodí pro opěrné stěny a základy, zatímco pro vysoce namáhané nosné stěny v patrových objektech doporučuji konzultaci se statikem. Na co si dát pozor: při řezání ztraceného bednění úhlovou bruskou s diamantovým kotoučem vždy používejte ochranné pomůcky, neboť vzniká vysoká koncentrace prachu.
Jak řezat a upravovat ztracené bednění
Kvalitní řezání ztraceného bednění vyžaduje vhodné nástroje pro přesné tvarování prvků. Pro úpravu tvárnic nejlépe poslouží úhlová bruska s diamantovým kotoučem na beton, která zajistí čisté hrany a potřebnou stabilitu bednění při následné betonáži.
- Používejte úhlovou brusku s kotoučem o průměru 230 mm pro rychlý průřez.
- Vždy pracujte s ochrannými brýlemi a respirátorem kvůli vysoké prašnosti.
- Při řezání respektujte statické spoje, aby výztuž ztracené bednění správně zapadla do konstrukce.
- Před řezáním si přesně vyznačte linii řezu pro minimální prořez materiálu.
Odborná rada: Častá chyba spočívá v přílišném oslabení stěny tvárnice, což ovlivní, kolik betonu do ztraceného bednění bezpečně nalijete. Správné tvarování zajistí, že roxory do ztraceného bednění budou vždy v ose a betonová směs konstrukci spolehlivě zpevní.
Vyztužení a použití ztraceného bednění ve svahu
Při stavbě na svažitých pozemcích vyžaduje instalace ztraceného bednění a výztuže vyšší míru pozornosti, neboť správně ukotvená ocel zásadně zvyšuje celkovou stabilitu bednění proti tlaku zeminy. Následující postup vám pomůže zajistit konstrukci tak, aby odolala pohybům terénu.
Příprava svahu a bednění
Základem je vždy provedení skrývky ornice do hloubky 0,2 až 0,3 metru, čímž získáte únosnou základovou spáru. Pokud stavíte ve svahu, vysypte dno výkopu štěrkovým ložem a důkladně jej zhutněte, aby vznikl rovný podklad pro bednění. Každý řad tvárnic následně vyrovnejte do roviny pomocí vodováhy, protože jakékoli nerovnosti v základu negativně ovlivňují stabilitu bednění při následném plnění betonem.
Stabilizace a upevnění výztuže
Pro zajištění pevnosti v tahu vložte do každého řadu vodorovné roxory do ztraceného bednění a doplňte je svislými pruty zakotvenými do základové desky. Výztuž ztracené bednění zpevní a zabrání rozestoupení tvárnic během betonáže. Častá chyba: nedostatečné provázání svislých a vodorovných prutů drátem, což vede k posunu výztuže při lití směsi. Toto řešení se hodí pro opěrné zídky a základy, ale pro velmi strmé svahy nad 20 stupňů doporučuji konzultaci se statikem.
Instalace a upevnění výztuže ve ztraceném bednění
Správná instalace výztuže je klíčová pro celkovou integritu betonové konstrukce a zajištění její dlouhodobé životnosti. Pevné upevnění výztuže zvyšuje únosnost stavby a zajišťuje, že roxory do ztraceného bednění zůstanou při lití betonu přesně na svém místě. Pro dosažení maximální stability konstrukce kombinujte vodorovné a svislé výztužné pruty, které vytvoří tuhý skelet schopný přenášet tahové síly.
Upevnění v rozích a kritických místech
Rohy bednění představují kritické body pro stabilitu konstrukce, kde dochází k největšímu namáhání vlivem tlaku betonové směsi. Do těchto míst vkládejte ohýbané výztužné pruty ve tvaru písmene L, které přesahují do sousedních stěn alespoň v délce 50 až 80 centimetrů. Upevnění výztuže v rozích zajistěte pevným svázáním vázacím drátem, aby nedošlo k posunu při plnění betonem. Správné rozmístění prutů v rozích zabraňuje vzniku trhlin a zajišťuje celistvost celého betonového věnce. Pro zajištění pevného spojení využijte kvalitní spojovací materiály, které zabrání rozestoupení tvárnic při vibraci betonu.
Techniky upevnění výztuže
Pro fixaci roxorů v bednění používejte distanční podložky, které udrží výztuž ve správné vzdálenosti minimálně 3 až 5 centimetrů od vnitřních stěn tvárnic. K upevnění výztuže využijte vázací dráty nebo speciální plastové spony, které jsou pro práci se ztraceným bedněním nejefektivnější a urychlují postup vyztužení ztraceného bednění krok za krokem. Častá chyba spočívá v nedostatečném zajištění prutů, což vede k jejich plavání v betonové směsi a následnému oslabení krycí vrstvy betonu. Vždy dbejte na to, aby výztuž byla v celém průřezu pevně ukotvena a neležela přímo na dně tvárnice.
| Prvek výztuže | Účel použití | Doporučená poloha |
|---|---|---|
| Vodorovný roxor | Zajištění celistvosti | V každé řadě tvárnic |
| Svislý roxor | Přenos tlaku do základů | V každém druhém otvoru |
| Vázací drát | Fixace prutů | V křížení výztuže |
Odborná rada: Pokud stavíte ve svahu, věnujte zvýšenou pozornost kotvení svislých prutů přímo do základového pasu pomocí chemické kotvy nebo jejich napojením na základovou výztuž, aby byla zajištěna maximální stabilita bednění. Tato metoda se hodí pro opěrné zdi a konstrukce s vysokým bočním tlakem zeminy, zatímco pro lehké zahradní ploty postačí standardní vyztužení svislými pruty v rozích a u konců stěn. Na co si dát pozor: při řezání ztraceného bednění úhlovou bruskou s diamantovým kotoučem vždy používejte ochranné pomůcky, protože vzniká velké množství prachu a riziko odletujících úlomků.
Časté chyby při použití ztraceného bednění a výztuže
Při montáži často dochází k pochybením, která snižují stabilitu bednění a celkovou únosnost stěny. Zde jsou 5 častých chyb v montáži ztraceného bednění, kterým se vyhnete správným plánováním a dodržením technologických postupů.
Nesprávný výběr bednění
Výběr velikosti bednění musí odpovídat statickému zatížení projektu. Použití příliš úzké tvárnice pro opěrnou stěnu vede k deformacím, zatímco zbytečně široké bednění neúměrně zvyšuje spotřebu betonu. Vždy ověřte šířku bednění podle projektové dokumentace, aby byla zajištěna požadovaná stabilita bednění.
Nevhodný průměr výztuže
Průměr výztuže zásadně ovlivňuje pevnost konstrukce. Pokud použijete slabé roxory do ztraceného bednění, výztuž ztracené bednění neztuží dostatečně a může dojít k prasklinám. Pro běžné základy se doporučuje minimálně profil 10 až 12 mm dle typu namáhání stěny.
Nedodržení betonážních lhůt
Beton do ztraceného bednění lijte po vrstvách, maximálně do výšky tří řad tvárnic najednou. Nedodržení betonážní lhůty a příliš rychlé plnění způsobí vytlačení tvárnic. Doba tuhnutí betonu mezi jednotlivými etapami musí být minimálně 24 hodin, aby se předešlo rozestoupení konstrukce.
- Chyby při použití bednění způsobují nestabilitu konstrukce.
- Nesprávné řezání ztraceného bednění oslabuje zámkové spoje tvárnic.
- Nedostatečné upevnění výztužných prutů vede k jejich posunu během lití betonu.
Odborná rada: Pozor na řezání ztraceného bednění pomocí úhlové brusky bez odsávání, vzniká velké množství prachu, proto vždy používejte ochranné pomůcky. Metoda se hodí pro svépomocné budování základů, ale pro vysoké opěrné stěny nad 1,5 metru je vždy nutný posudek statika.
Časté dotazy a odpovědi k použití ztraceného bednění a výztuže
Otázka: Jaký průměr roxorů je vhodný do ztraceného bednění?
Vhodný průměr roxorů je obvykle 6 až 10 mm, přičemž pro nenosné konstrukce postačí minimálně 6 mm, pro náročné konstrukce pak 8 až 10 mm.
Otázka: Jak správně rozmístit výztuž ve ztraceném bednění?
Výztuž se umisťuje svisle a vodorovně, vodorovná výztuž má průměr 10 mm třídy B500B a svislé rozestupy doporučujeme dodržovat podle projektu pro zajištění celistvosti.
Otázka: Kdy je možné betonovat do ztraceného bednění?
Betonáž lze provést po uložení výztuže a obvykle je doporučeno počkat minimálně 24 hodin před dalším zatížením konstrukce pro zajištění stability.
Otázka: Jak spočítat spotřebu betonu do ztraceného bednění?
Spotřeba betonu závisí na objemu tvárnic; pro bednění o délce 20 m a šířce 0,25 m je potřeba přibližně 5 m3 betonu.
Otázka: Jaké nástroje použít na řezání ztraceného bednění?
Používají se pilky na beton, úhlové brusky s diamantovým kotoučem nebo řezačky pro přesnou úpravu tvaru bednění v rozích.
Otázka: Jak vyztužit ztracené bednění ve svahu?
Ve svahu je nutné provést skrývku ornice do hloubky 0,2 až 0,3 m a výztuž upevnit pevnými sponami pro zajištění stability bednění.
Otázka: Jaké jsou nejčastější chyby při použití ztraceného bednění?
Časté chyby jsou nesprávný výběr šířky, nevhodný průměr výztuže, špatné upevnění prutů, nedodržení doby tuhnutí betonu a neodborné řezání bednění.
Otázka: Jak upevnit výztuž v rozích ztraceného bednění?
V rozích je třeba použít pevné kotvení roxorů pomocí vázacího drátu a svorek, aby byla zajištěna strukturální stabilita celé konstrukce.
Otázka: Může se použít ztracené bednění bez výztuže?
Použití bez výztuže se důrazně nedoporučuje, protože ocelová výztuž ztracené bednění zpevňuje a přenáší tahové síly v betonové konstrukci.
Otázka: Jak dlouho trvá, než beton ve ztraceném bednění dosáhne potřebné pevnosti?
Beton dosahuje počáteční pevnosti za 24 hodin, plnou projektovou pevnost pak získává v průběhu 28 dnů při běžné vlhkosti.
Otázka: Jak zajistit správnou stabilitu ztraceného bednění pomocí výztuže?
Použijte svislou a vodorovnou výztuž v minimální síle 8 mm, rozmístěnou po 50 cm, aby se zabránilo nežádoucímu posunu během betonáže.
Otázka: Jak postupovat při řezání ztraceného bednění pro přesné přizpůsobení?
Řežte ztracené bednění pomocí kotoučové pily s diamantovým segmentem nastavenou na střední otáčky, aby nedošlo k prasknutí křehkého materiálu.
Odborná rada: Častá chyba spočívá v použití příliš řídkého betonu, který vytéká spárami. Pro koho se tato metoda hodí: Pro stavebníky základových pasů a opěrných zídek. Pro koho se NEhodí: Pro nosné stěny vícepatrových budov bez statického výpočtu.
